Вентзазор под планкен: как избежать гниения каркаса и продлить жизнь фасада

Вентзазор при монтаже планкена – это не просто пустота между стеной и обшивкой. Это работающая инженерная система, которая отводит влагу, выравнивает температуру и защищает несущий каркас от преждевременного разрушения. Без грамотно организованного воздушного потока даже самая дорогая фасадная доска из лиственницы или кедра не спасёт конструкцию от сырости, плесени и гниения. В моей практике снабжения строительных объектов я видела десятки случаев, когда экономия на 2-3 см вентзазора или игнорирование устройства продухов приводила к капитальному ремонту фасада уже через 3-5 лет. В этой статье разберём принцип работы вентилируемого фасада с планкеном, рассчитаем оптимальный размер зазора для разных условий и покажем, как избежать фатальных ошибок монтажа.

Вентзазор под планкен: зачем он нужен и как работает

Принцип работы вентзазора основан на простом физическом явлении – конвекции. Нагретый воздух поднимается вверх, создавая постоянную тягу от нижних приточных отверстий к верхним выходным. Этот поток выполняет три ключевые задачи. Во-первых, он выводит водяной пар, который неизбежно проникает изнутри дома через стены или образуется из-за перепадов температур снаружи (точка росы). Во-вторых, воздушная просушка предотвращает накопление конденсата на тыльной стороне планкена и элементах обрешётки. В-третьих, летом вентзазор работает как термобарьер, снижая нагрев несущей стены. На нашем производстве в Канске мы наблюдаем: при правильном зазоре в 40 мм температура за обшивкой в жаркий день может быть на 7-10°C ниже, чем у поверхности планкена. Это напрямую влияет на долговечность всей конструкции. Отсутствие же вентиляции приводит к замкнутому влажному микроклимату – идеальной среде для грибка и древоточцев.

Оптимальный размер воздушного зазора для разных условий

Минимальный вентзазор, регламентированный для вентилируемых фасадов, составляет 20 мм согласно СП 23-101-2004 «Проектирование тепловой защиты зданий». Однако этот размер – крайний минимум для идеальных условий, который на практике часто недостаточен. Мы рекомендуем ориентироваться на диапазон 30-60 мм, где конкретная цифра зависит от четырёх факторов.

1. Высота фасада. Чем выше стена, тем мощнее естественная тяга и тем больше должен быть зазор для эффективного движения воздуха. Для одноэтажного строения достаточно 30-40 мм. Для двух-трёхэтажного – уже 50-60 мм.
2. Климатическая зона. В регионах с высокой влажностью (Северо-Запад, Приморье) или значительными перепадами температур (Сибирь, Урал) зазор увеличивают на 10-15 мм относительно стандартного.
3. Материал утеплителя. Если фасад утеплён, вентзазор организуют поверх ветрозащитной мембраны. Для жёстких плит (ЭППС, пенополиуретан) достаточно 30-40 мм. Для мягких минераловатных утеплителей, которые могут слёживаться и уменьшать просвет, лучше заложить 40-50 мм.
4. Порода дерева планкена. Для стабильных пород, таких как лиственница планкен (усушка вдоль волокон около 0,3-0,4%), можно брать нижнюю границу диапазона. Для сосны (усушка 0,4-0,6%) и особенно для ели (0,6-0,8%) стоит добавить 5-10 мм на случай возможной деформации досок, которая может сузить рабочий просвет.

Простая формула для расчёта, которую я использовала как прораб: базовые 30 мм + 10 мм на каждый полноценный этаж выше первого + 5-10 мм на повышенную влажность региона. Например, для двухэтажного дома в Ленинградской области: 30 + 10 + 10 = 50 мм оптимального вентзазора.

Конструкция пирога вентилируемого фасада с планкеном

Правильный «пирог» – это слоёная конструкция, где каждый слой выполняет строгую функцию. Снизу вверх:

1. Несущая стена. Кирпич, бетон, газоблок или деревянный каркас.
2. Слой утеплителя (при наличии). Жёстко закреплён на стене. Его толщина определяется теплотехническим расчётом.
3. Ветро-влагозащитная мембрана. Критически важный элемент. Она пропускает пар из утеплителя наружу, но защищает его от капельной влаги и выдувания волокон. Монтируется вплотную к утеплителю.
4. Вентзазор. Тот самый рабочий объём для циркуляции воздуха. Формируется за счёт контробрешётки.
5. Контробрешётка. Вертикальные или горизонтальные бруски, которые крепятся поверх мембраны к основной обрешётке. Именно их толщина и задаёт размер вентзазора. Для этой цели идеально подходит брусок сухой строганый камерной сушки сечением 30х40, 40х50 или 50х50 мм.
6. Планкен. Фасадная доска, которая крепится к контробрешётке с помощью кляммеров или саморезов, сохраняя неизменным расстояние до мембраны.

Ключевое правило: между мембраной и тыльной стороной планкена должен быть ЧИСТЫЙ, НИЧЕМ НЕ ЗАПОЛНЕННЫЙ воздушный зазор. Любые провода, случайно оставленный упаковочный материал или наплывы монтажной пены сведут всю систему на нет.

Монтаж обрешетки и контробрешетки для создания зазора

Основная обрешётка (из доски 25х100 или 40х100 мм) крепится непосредственно к стене с шагом 400-600 мм, выравнивая плоскость. Если фасад утеплён, между брусками основной обрешётки враспор укладывается утеплитель, поверх которого степлером фиксируется мембрана. Далее начинается этап создания вентзазора. По основной обрешётке, ПОВЕРХ мембраны, вертикально (при горизонтальном монтаже планкена) или горизонтально (при вертикальном) набивается контробрешётка. Именно эти бруски и отодвигают финишную обшивку от стены на нужное расстояние.

На что обратить внимание:

• Материал контробрешётки должен быть сухим (влажность 12±3% по ГОСТ 8242-88). Сырой брусок со временем усохнет, и вся конструкция провиснет, уменьшив расчётный вентзазор.
• Крепление – только оцинкованные гвозди или саморезы с антикоррозийным покрытием. Чёрный «сырец» даст ржавые потёки на фасад уже через сезон.
• В местах стыков и углов необходимо обеспечить непрерывность воздушного канала. Бруски контробрешётки стыкуются вразбежку, а не в одну линию.
• На практике мы всегда рекомендуем использовать для контробрешётки брусок на 5 мм толще расчётного вентзазора. Например, для зазора в 40 мм берём брусок 45х45 мм. Этот запас компенсирует возможные неровности основной обрешётки и обеспечит гарантированный просвет.

Способы крепления планкена с сохранением вентиляции

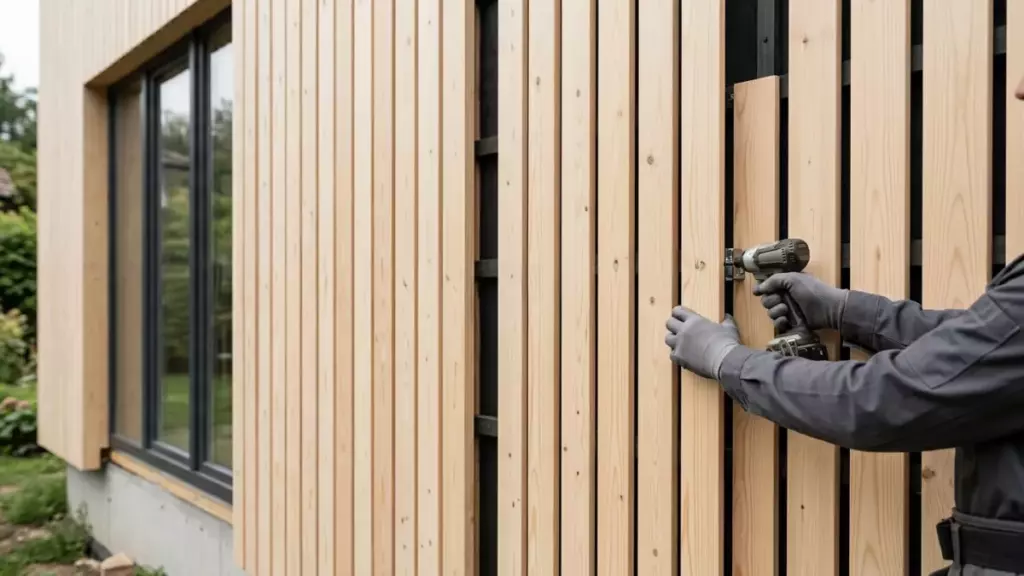

Способ крепления напрямую влияет на стабильность вентзазора. Открытый монтаж на саморезы (прямо через лицевую поверхность доски) – самое простое, но рискованное решение. Саморез, вкрученный под углом или с чрезмерным усилием, может «подтянуть» планкен к обрешётке, локально уменьшив зазор. Кроме того, отверстия под крепёж становятся мостиками для влаги.

Скрытый монтаж с помощью кляммеров (металлических или пластиковых скоб) – профессиональный стандарт для вентфасадов. Кляммер крепится к контробрешётке, а его лапка заходит в паз на тыльной стороне планкена. Это даёт три преимущества:

1. Фиксированное расстояние между доской и обрешёткой. Зазор остаётся неизменным по всей плоскости.
2. Возможность температурного движения древесины. Доска может незначительно расширяться и сжиматься, не деформируясь и не создавая напряжений в креплении.
3. Полностью скрытый крепёж. Фасад выглядит монолитно, без следов от саморезов.

Для прямого планкена используют Z-образные кляммеры, для скошенного – Г-образные. Расход: примерно 18-22 кляммера на 1 м². Важный нюанс: при использовании кляммеров необходимо оставлять зазор 3-5 мм между торцами досок для компенсации линейного расширения древесины. Этот торцевой зазор также участвует в общей вентиляции.

Организация приточных и выходных отверстий для airflow

Вентзазор должен быть не просто полостью, а сквозным вертикальным каналом с постоянным движением воздуха. Для этого организуют приточные отверстия в нижней части фасада и выходные – в верхней.

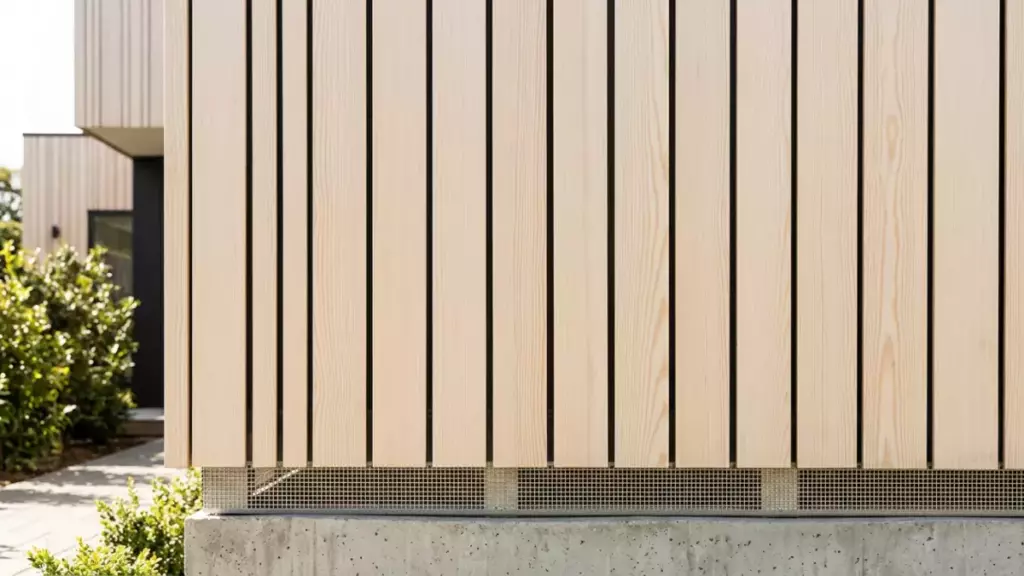

• Приток. Обеспечивается зазором под первой стартовой доской планкена или специальными перфорированными планками. Часто приток оставляют в софитах подшивы карнизного свеса или на уровне цоколя, прикрыв его декоративной сеткой от насекомых и грызунов. Площадь приточных отверстий должна составлять не менее 75 см² на 10 м² стены.
• Вытяжка. Организуется под кровельным свесом, в верхней части фасада. Воздух должен свободно выходить в атмосферу, поэтому пространство под крышей не должно быть герметично зашито. Если карнизный свес подшит, в подшиве обязательно делают вентиляционные решётки или оставляют щель.

Ключевое правило: площадь вытяжных отверстий должна быть НЕ МЕНЬШЕ, а лучше на 10-15% БОЛЬШЕ площади приточных. Это создаёт устойчивую тягу и предотвращает застой воздуха. На сложных фасадах с эркерами, балконами и перемычками необходимо следить, чтобы эти элементы не разрывали вертикальные воздушные каналы. В таких местах делают сквозные отверстия в боковых частях выступов или используют специальные вентрешетки.

Частые ошибки и последствия отсутствия вентзазора

Игнорирование или неправильная организация вентзазора – самая дорогая ошибка в монтаже деревянного фасада. Вот что происходит на практике:

Ремонт таких фасадов всегда затратен: требуется полный демонтаж планкена, замена прогнившей обрешётки, обработка антисептиками и новая сборка. Стоимость такого ремонта в 3-5 раз превышает цену изначально правильного монтажа с адекватным вентзазором.

Защита деревянного каркаса и увеличение срока службы фасада

Правильный вентзазор – это лучшая защита деревянного каркаса, но её можно усилить. Во-первых, вся древесина, скрытая в конструкции (обрешётка, контробрешётка), должна быть камерной сушки. Это не прихоть, а необходимость. По нашим техническим условиям на брусок и доску строганые, влажность после камеры составляет 10-14%. Такая доска стабильна, не ведёт и не усыхает в конструкции, сохраняя геометрию зазора. Во-вторых, для регионов с экстремальной влажностью или для цокольной части фасада можно использовать обрешётку из стойких пород, например, из бруска лиственницы сухого. Лиственница, даже без пропитки, обладает природной устойчивостью к гниению. В-третьих, перед монтажом все скрытые деревянные элементы стоит однократно обработать транспортным антисептиком. Это страховка на случай возможного образования конденсата в первый год эксплуатации, пока система вентиляции не вышла на стабильный режим.

Срок службы правильно смонтированного вентилируемого фасада из планкена лиственницы с зазором 40-50 мм составляет 40-50 лет и более. Сосновый фасад при тех же условиях прослужит 25-35 лет. Разница в долговечности – это не только свойства породы, но и запас, который даёт эффективно работающая вентиляция, отводящая лишнюю влагу и продлевающая жизнь древесины.

Итог: экономия, которая работает на decades

Вентзазор под планкеном – это не статья перерасхода, а стратегическая инвестиция в долговечность. Дополнительные 2-3 кубометра сухого бруска на контробрешётку и день работы грамотного монтажника окупятся сторицей, избавив от многотысячных затрат на преждевременный ремонт. При заказе материалов учитывайте не только кубатуру планкена, но и объём бруска для создания воздушного зазора. Наши логисты всегда помогают сформировать комплексную заявку, чтобы на объект приехало всё необходимое для правильного монтажа – от сухой обрешётки до крепежа. Если вы планируете отделку фасада и хотите заранее рассчитать потребность в материалах с учётом организации вентзазора, запросите коммерческое предложение через отдел продаж – мы сделаем подробную спецификацию с раскладкой по всем элементам пирога.
