Брусок для каркасных перегородок: как рассчитать нагрузку и шаг стоек?

Каркасные перегородки из деревянного бруска – практичное и экономичное решение для зонирования пространства, создания ниш или обшивки стен. Они позволяют быстро возвести лёгкую конструкцию, которая будет основой для гипсокартона, фанеры, OSB или других отделочных материалов. В этой статье мы подробно разберём, какой брусок для каркасных перегородок выбрать, как правильно рассчитать нагрузку, определить оптимальный шаг стоек и выполнить монтаж каркаса из бруска 50х50 с учётом всех нюансов.

Какие размеры и породы бруска подходят для перегородок и каркасов

Выбор сечения и породы бруска для каркасных перегородок напрямую влияет на прочность, долговечность и стоимость конструкции. Основные параметры, на которые стоит обратить внимание:. Подробнее: Брусок 20х40, 40х50, 50х50: выбираем стандартные размеры и считаем расход?.

• Сечение бруска. Для большинства межкомнатных перегородок достаточно бруска сечением 50х50 мм. Это универсальный размер, который обеспечивает необходимую жёсткость для обшивки гипсокартоном или другими листовыми материалами. Для более массивных конструкций, например, с повышенными требованиями к звукоизоляции или несущей способности (если на перегородку планируется вешать тяжёлые предметы), могут использоваться бруски 50х70 мм или 50х100 мм.
• Порода древесины. Чаще всего для каркаса используют хвойные породы: сосну, ель. Они обладают хорошей прочностью, легко обрабатываются и доступны по цене. Сосна, например, хорошо держит крепёж и меньше подвержена растрескиванию при изменении влажности. Лиственница также подходит, особенно если требуется повышенная влагостойкость или устойчивость к биологическим поражениям, но она дороже и сложнее в обработке.
• Качество обработки. Предпочтительнее использовать брусок сухой строганый. Он имеет точные геометрические размеры, гладкую поверхность и минимальное количество дефектов. Это упрощает монтаж и обеспечивает ровную основу для обшивки.

Нагрузка на каркас перегородки: как рассчитать стойки и обвязку

Расчёт нагрузки на деревянный каркас перегородки – ключевой этап проектирования. Хотя межкомнатные перегородки обычно не являются несущими, они должны выдерживать собственный вес, вес обшивки, а также возможные дополнительные нагрузки (полки, картины, телевизоры).

Основные факторы, влияющие на нагрузку:

• Вес обшивки. Гипсокартон (ГКЛ) толщиной 12,5 мм весит около 10–12 кг/м². Если планируется двухслойная обшивка или использование более тяжёлых материалов (например, ГВЛ), вес увеличится.
• Звукоизоляционные материалы. Минеральная вата или другие наполнители добавляют вес, который необходимо учесть.
• Дополнительные элементы. Навесные полки, шкафы, телевизоры создают точечные или распределённые нагрузки. В таких местах каркас перегородки требует усиления.

Для большинства лёгких перегородок из бруска 50х50 мм с однослойной обшивкой гипсокартоном стандартный шаг стоек (400 или 600 мм) обычно достаточен при отсутствии значительных дополнительных нагрузок. При планировании значительных нагрузок всегда рекомендуется провести детальный инженерный расчёт или проконсультироваться со специалистом.

Шаг стоек из бруска 50х50: нормы для гипсокартона и других обшивок

Оптимальный шаг стоек из бруска 50х50 под разные обшивки – это компромисс между экономией материала и жёсткостью конструкции.

• Шаг стоек каркаса перегородки 600 мм. Это наиболее распространённый вариант для обшивки гипсокартоном (ГКЛ) шириной 1200 мм. При таком шаге каждый лист ГКЛ крепится к трём стойкам: две по краям и одна по центру. Это обеспечивает надёжное крепление и предотвращает провисание.
• Шаг стоек каркаса перегородки 400 мм. Применяется, когда требуется повышенная жёсткость каркаса, например, для укладки плитки на гипсокартон или при использовании более тонких обшивочных материалов. Также шаг 400 мм рекомендуется для мест, где планируется крепление тяжёлых предметов.
• Другие обшивки. Для фанеры или OSB толщиной 9–12 мм также подходит шаг 600 мм. Если используются более тонкие материалы или требуется очень высокая прочность, можно уменьшить шаг до 300 мм или 400 мм.

Важно помнить, что шаг стоек должен быть кратен ширине обшивочного материала, чтобы стыки листов приходились на середину стоек.

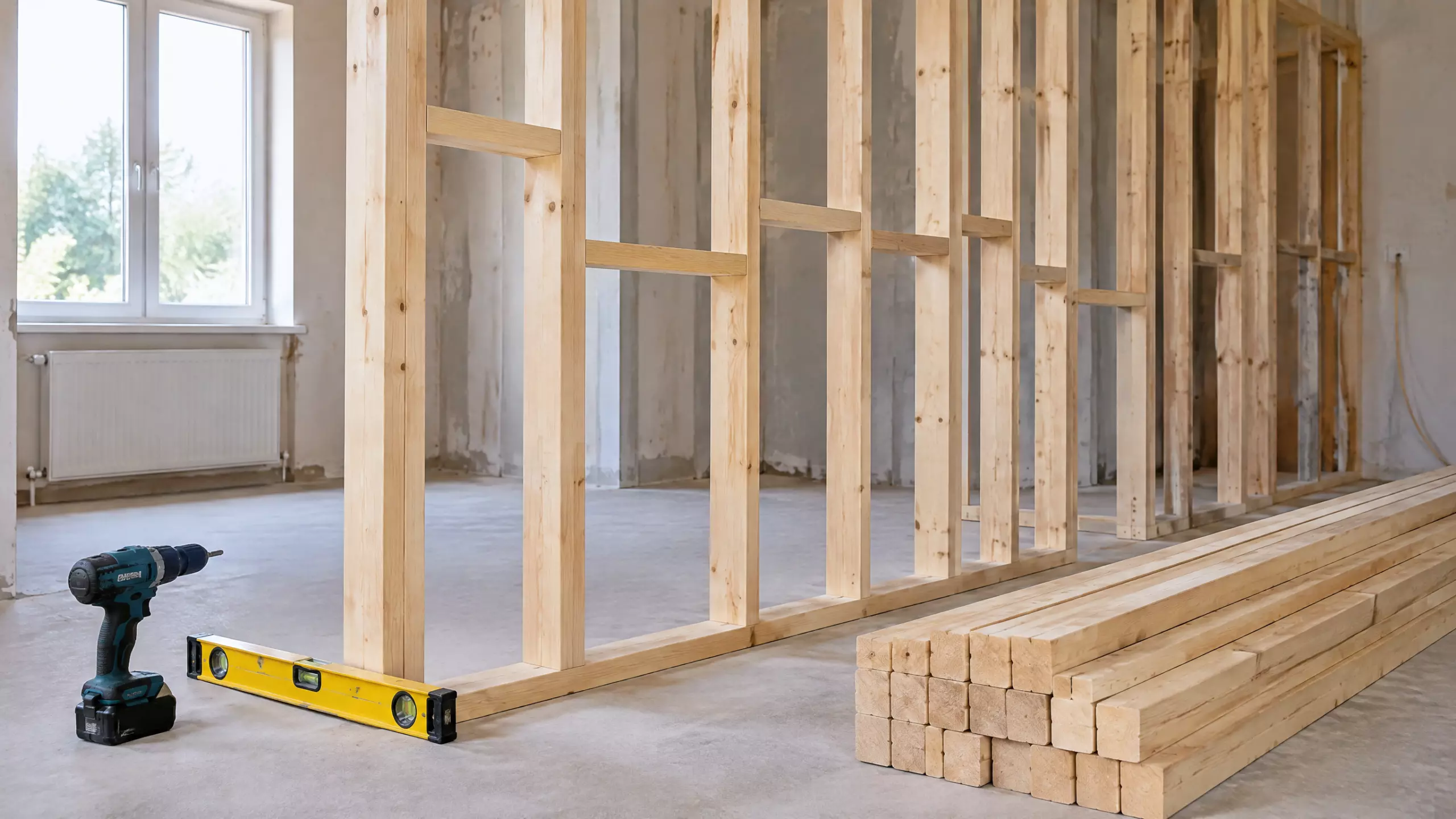

Монтаж каркаса из бруска: разметка, крепление и соединения

Монтаж каркаса из бруска для перегородок требует точности и соблюдения технологии.

1. Разметка. Начните с разметки на полу, стенах и потолке. Используйте лазерный уровень или отвес для точного переноса линий. Это обеспечит вертикальность и горизонтальность всех элементов каркаса.
2. Крепление обвязки. Нижний и верхний бруски обвязки крепятся к полу и потолку. Для крепления бруска саморезами к полу используйте дюбель-гвозди или анкерные болты, если основание бетонное. К деревянному основанию можно крепить саморезами по дереву. Шаг крепления – 40–60 см. Между бруском и основанием рекомендуется проложить гидроизоляционную ленту.
3. Монтаж стоек. Вертикальные стойки устанавливаются между нижней и верхней обвязкой с выбранным шагом. Крепление бруска к обвязке осуществляется саморезами под углом или с использованием металлических уголков. Убедитесь в строго вертикальном положении каждой стойки с помощью уровня.
4. Соединения. В местах стыковки брусков (например, при наращивании длины или создании углов) используйте надёжные соединения. Это могут быть врубки, металлические пластины или усиленные саморезы.

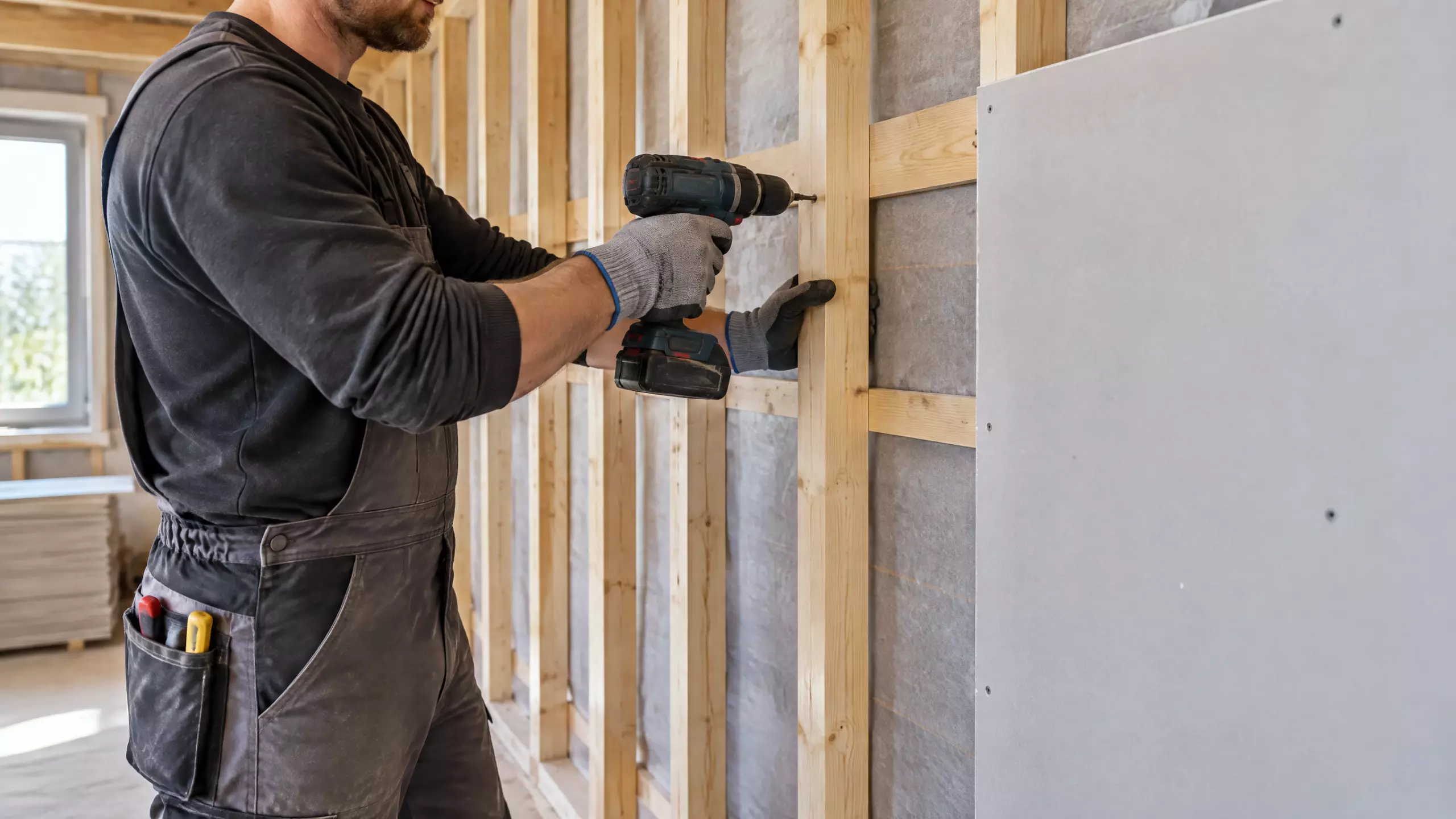

При монтаже каркаса перегородки под гипсокартон важно обеспечить ровную плоскость всех стоек, чтобы обшивка легла без перекосов.

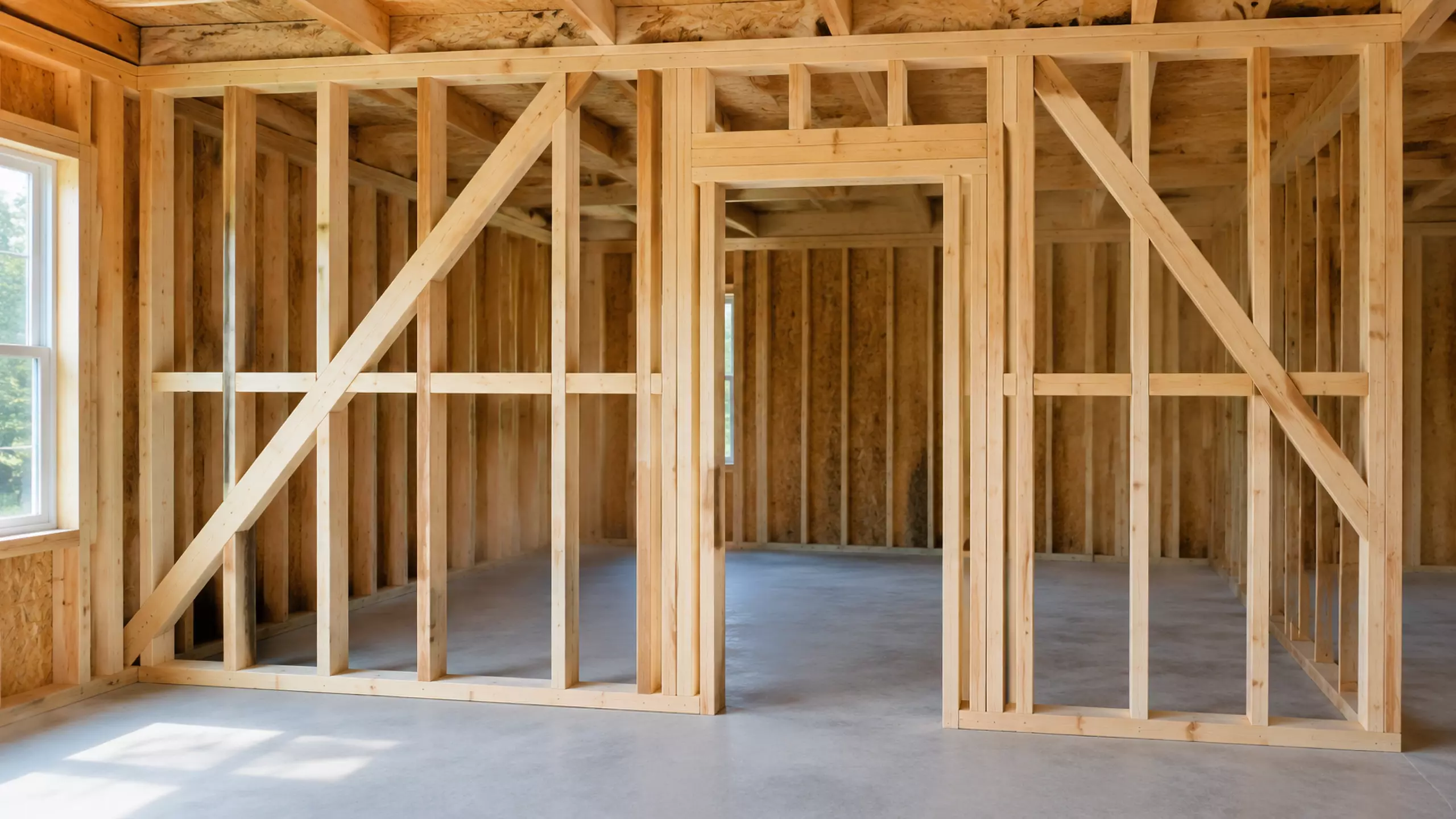

Усиление конструкции: раскосы, укосины, ригели и дверные проёмы

Для повышения жёсткости и несущей способности каркаса перегородки используются различные методы усиления.

• Раскосы. Диагональные элементы, врезаемые в стойки и обвязку, предотвращают деформацию каркаса в плоскости. Они особенно важны для высоких перегородок или в сейсмоактивных районах, образуя жёсткие треугольники.
• Укосины. Могут использоваться для временного раскрепления каркаса или как часть обвязки; их функция отличается от раскосов и зависит от проектного решения.
• Ригели. Горизонтальные перемычки (ригели) устанавливаются между стойками для дополнительной жёсткости и создания опорных точек для крепления тяжёлых предметов. Они также используются для формирования оконных и дверных проёмов.
• Дверные проёмы. Как усилить каркас перегородки в дверном проёме? По периметру проёма устанавливаются двойные стойки и ригели. Это создаёт прочную раму, способную выдержать вес двери и эксплуатационные нагрузки. Верхний ригель над дверным проёмом должен быть усилен, так как он несёт нагрузку от вышележащих элементов каркаса.
• Дополнительные стойки. В местах крепления тяжёлых предметов (телевизоров, навесных шкафов) устанавливаются дополнительные вертикальные или горизонтальные бруски для распределения нагрузки.

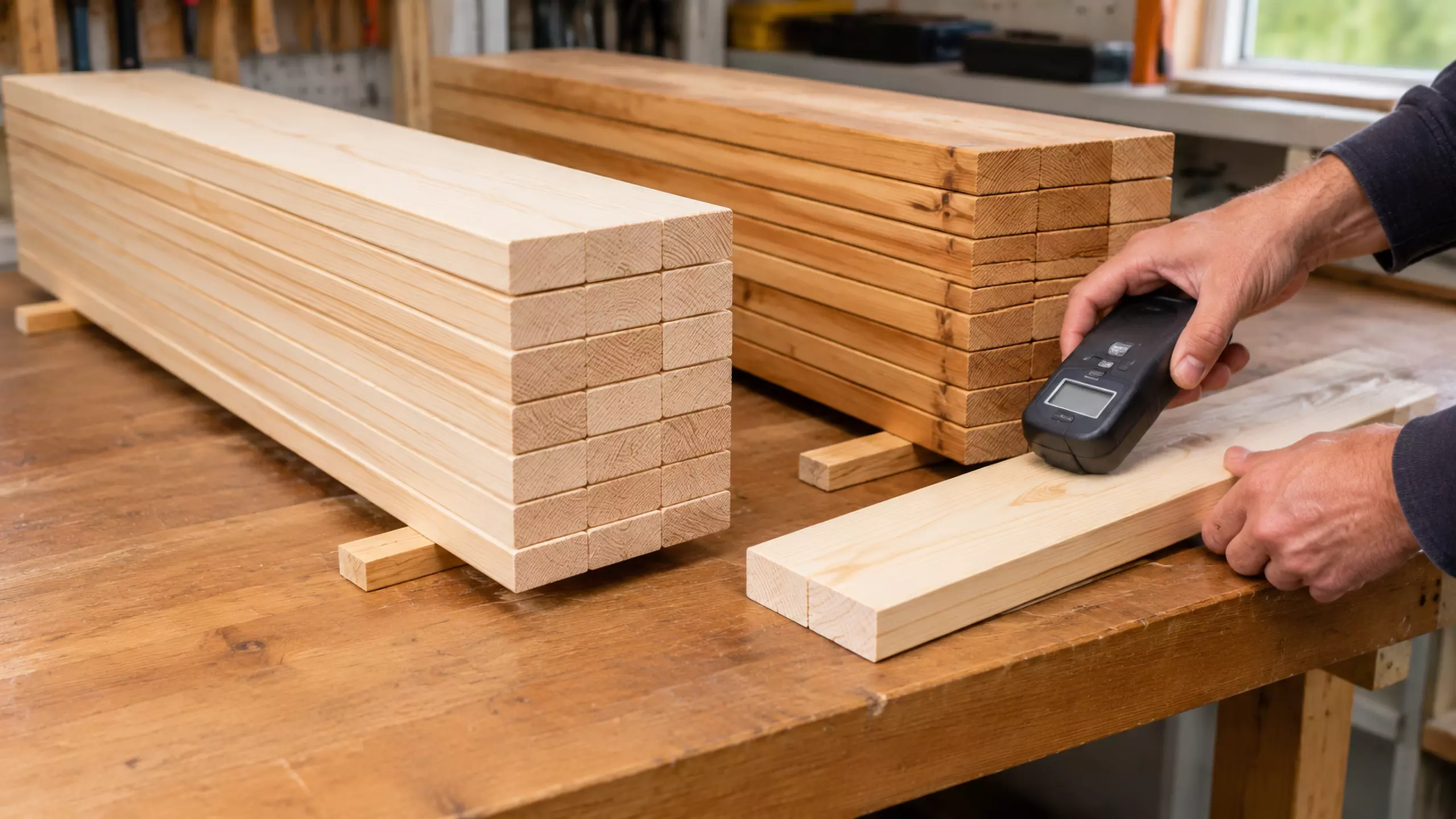

Брусок камерной сушки или естественной влажности: что выбрать для каркаса

Выбор между бруском камерной сушки и бруском естественной влажности для каркаса – это вопрос стабильности и долговечности конструкции.

Брусок камерной сушки для каркаса предпочтительнее. Он имеет стабильную влажность, что минимизирует усадку, деформацию и растрескивание после монтажа. Это обеспечивает ровную поверхность для обшивки и долговечность всей конструкции. Кроме того, такой брусок менее подвержен биологическим поражениям. Наше собственное производство использует камерную сушку, что позволяет нам гарантировать стабильность размеров и влажности погонажных изделий.

Брусок естественной влажности для перегородок дешевле, но его использование сопряжено с рисками. При высыхании он может изменить геометрию, что приведёт к деформации каркаса и появлению трещин в обшивке. Если вы всё же решили использовать такой брусок, дайте ему время на акклиматизацию и высыхание в помещении перед монтажом.

Защита и обработка бруска перед монтажом каркаса

Обработка бруска перед монтажом каркаса – важный этап, который продлевает срок службы конструкции и защищает её от внешних воздействий.

• Антисептирование. Обработка антисептиками защищает древесину от гниения, плесени, грибка и насекомых-вредителей. Это особенно актуально для помещений с повышенной влажностью (ванные комнаты, кухни) или при использовании бруска естественной влажности.
• Антипирены. Пропитка антипиренами повышает огнестойкость древесины, замедляя её возгорание и распространение пламени. Это дополнительная мера безопасности, которую стоит рассмотреть.
• Гидроизоляция. В местах контакта с бетоном или другими влажными основаниями рекомендуется использовать гидроизоляционные прокладки (например, рубероид или специальную ленту), чтобы предотвратить капиллярное поднятие влаги в древесину.

Выбирайте составы, предназначенные для внутренних работ, безопасные для человека и животных.

Типовые ошибки при сборке каркасных перегородок из бруска

Избежать проблем при эксплуатации перегородки помогут знания о распространённых ошибках:

• Неправильный выбор бруска. Использование сырого бруска или материала с большим количеством дефектов (сучки, трещины) приведёт к деформации каркаса.
• Недостаточный шаг стоек. Слишком большой шаг стоек каркаса перегородки приводит к провисанию обшивки и снижению жёсткости.
• Отсутствие усиления. Неусиленные дверные проёмы или места крепления тяжёлых предметов быстро деформируются.
• Некачественное крепление. Слабое крепление бруска саморезами к полу, потолку или между собой приводит к расшатыванию конструкции.
• Игнорирование разметки. Отсутствие точной разметки или её несоблюдение ведёт к перекосам и неровностям.
• Отсутствие компенсационных зазоров. Оставляйте компенсационные зазоры между каркасом и стенами/потолком. Дерево «дышит», и отсутствие таких зазоров может привести к скрипам и деформациям, а также к повреждению обшивки.

Проверка геометрии и прочности готового каркаса

После сборки каркаса обязательно проведите его проверку. Это поможет выявить и устранить возможные недочёты до начала обшивочных работ.

• Вертикальность и горизонтальность. С помощью уровня проверьте вертикальность всех стоек и горизонтальность обвязки и ригелей. Допустимые отклонения минимальны, особенно если планируется обшивка гипсокартоном.
• Плоскостность. Приложите длинное правило или строительный уровень к плоскости каркаса в разных направлениях. Все стойки должны находиться в одной плоскости, чтобы обшивка легла ровно.
• Жёсткость. Попробуйте покачать каркас. Он не должен шататься или пружинить. Если есть люфт, проверьте крепления и добавьте усиления (раскосы, дополнительные ригели).
• Размеры проёмов. Убедитесь, что размеры дверных и оконных проёмов соответствуют проектным, и они имеют правильную геометрию (прямые углы).

Правильный выбор и монтаж каркаса из бруска для перегородок – залог долговечности и надёжности всей конструкции. Учитывайте особенности помещения, планируемые нагрузки и выбирайте качественный материал, предпочтительно брусок камерной сушки. Если у вас возникли вопросы по выбору сечения или объёму материала, наши специалисты готовы помочь с расчётами и подбором.
